碳刷彈簧在風力發電機滑環刷架的應用
為了防止風力發電機滑環刷架集電裝置上的碳刷磨損過量而引發事故,為每一個碳刷配置了一個常閉開關式的報警單元,這些報警單元串聯后接至報警器。在現有技術中,接地刷握在結構上釆用螺旋彈簧壓指杠桿結構,為保證碳刷磨耗后仍有足夠的壓力,不得不加大彈簧的初始壓力,這加劇了碳刷的磨耗。但到了碳刷磨耗的后期,螺旋彈簧的拉力又變得不足,使得碳刷與滑環之間的接觸不良,頻繁跳動,導致斷裂;同時,從碳刷到報警單元,中間環節復雜,很容易導致誤報警或不報警,降低了系統的可靠性。

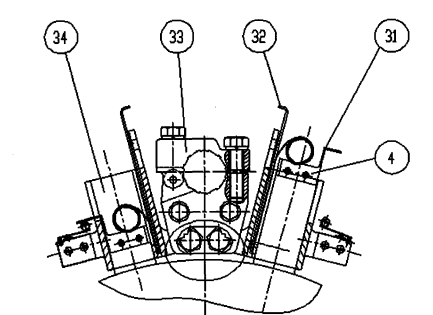

為了克服上述現有技術之不足,提供一種結構簡單、降低接地碳刷磨損、工作可靠的新型風力發電機滑環刷架集電裝置。 這種風力發電機滑環刷架集電裝 置,包括滑環、刷架、主碳刷、接地碳刷,用卷式恒壓彈簧壓住接地碳刷帶有報警壓片的受壓端。釆用恒壓彈簧接地刷握結構,大大改善碳刷運行時的受力,降低了磨損;在動作機構上精簡了結構,電刷直接觸碰報警單元,有力增強了報警機構的可靠性。
